電磁閥自動鎖螺絲要求

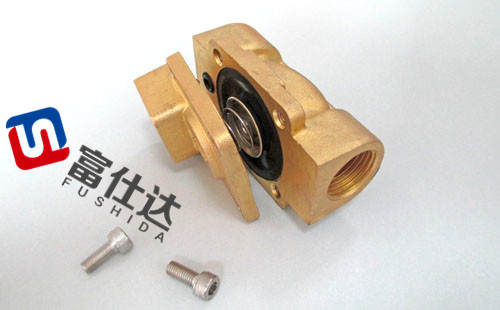

    該產品為五金件,屬黃銅電磁閥,閥體部分由4顆M5*17的內六角螺絲將上下殼體緊固,殼體中需要放置彈簧,彈簧彈力較大,且需要保證鎖付的密封性,手工鎖付方式不太適合生產要求.

自動化鎖螺絲方案

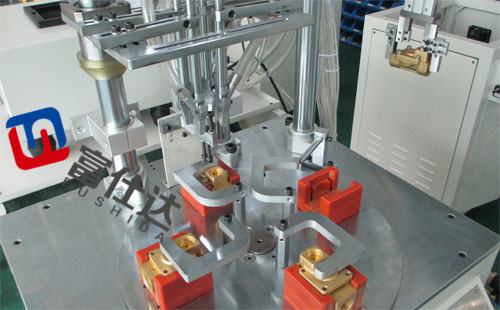

    由于電磁閥由多部分構成,包括螺塞、彈簧、殼體、襯套、左右閥座、閥桿組合、頂桿、電磁鐵和銜鐵等,螺絲緊固工作完成后還需要將工件放入流水線,進行下一工序加工.這里采用富仕達轉臺式機械手自動鎖螺絲機,如下圖:

    其工作流程為:通過專用的治具,將上下閥體及彈簧放入治具,轉臺自動把工件送至帶鎖付位置,同時鎖付好的產品由轉臺旋轉至機械手臂下面,由機械手臂將工件自動取放至流水線速凍帶,整個過程同步作業,一氣呵成,即2-3秒設備即可自動鎖付好一件產品的4顆螺絲,并將產品自動放入流水線.無需人工作業,各個工序都由設備自行完成.節省人工及時間.比普通多軸自擰鎖螺絲設備更智能.

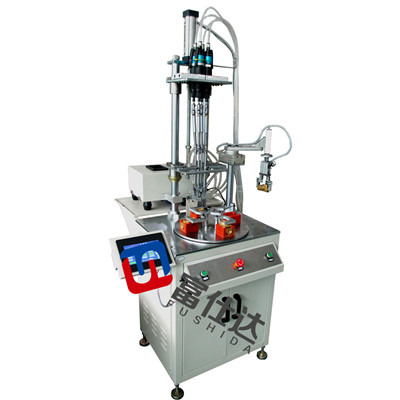

富仕達轉臺式自動鎖螺絲機方案如下圖

自動鎖螺絲機優勢
配置專用治具,鎖付更簡單,由于上下殼體中間需要放置彈簧,傳統方式鎖付需要一只手來扶住產品,作業部便,專用治具則省去了這一步驟.
自動送螺絲,由富仕達自動送釘機一次自動輸送4顆螺絲,不需要手動取螺絲,節省鎖付時間,并帶有缺料報警,自動篩選,計數功能等使得鎖付更自動化.
同時鎖付,由4把電批同時完成產品上4顆螺絲的鎖付工作,鎖付更效率,密封性更好.
自動取放工件,鎖付好的工件由機械手臂自動放置流水線,節省工位.
同步作業.整個過程通過傳感器,配置轉臺,同步作業,生產更自動化.
操作簡單,員工只需要,將工件放置在治具上即可,生熟手均可快速掌握.

此設備是富仕達為銅閥設計的自動鎖螺絲方案,僅供參考.
