單工位自動鎖螺絲機
    通常坐標式自動鎖螺絲機均采用雙工位設計,方便員工作業,即,設備鎖付螺絲時,員工放置產品,以此交替作業,而對于體積較大的產品來說,雙工位并不合適,如天花板的方板,產品規格為500*500mm,如果設計為雙工位,就需要機械手的行程達到1100mm以上,設備作業臺也需要1200mm以上,設備長度需要1500mm以上,若產品尺寸更大,需要設備設計的更大,加大了設備的投資成本.

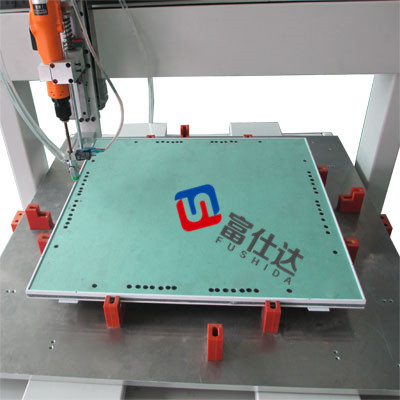

    如下圖:富仕達單工位自動鎖螺絲機,為天花板產品設計,其作業面只需設計700*700mm即可,設計可調式的治具,可滿足多種型號的天花板螺絲鎖付工作.

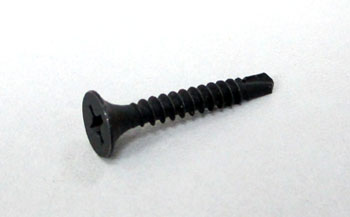

該產品均采用M3.5*24.5的十字鉆尾螺絲,

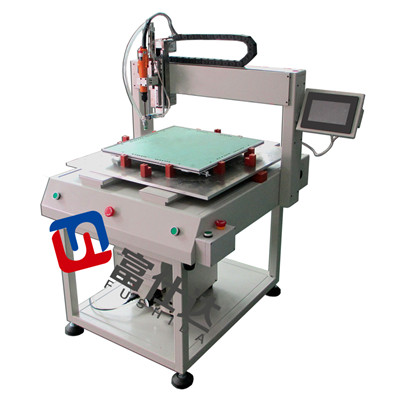

單工位自動鎖螺絲機結構
    富仕達單工位坐標式鎖螺絲機主要由自動供料機,作業臺,自動鎖付系統,扭力檢測系統,滑牙檢測系統,治具,觸摸屏等構成,
    其通過PLC智能電路控制,以實現自動送螺絲,自動擰螺絲,自動檢測及報警等同步作業,節省擰螺絲時間,大幅度提升工作效率,
    作業員只需要將產品放置在治具上即可,送螺絲,擰螺絲,檢測等完全由設備自動完成.
    設備可通過觸摸屏來設定鎖付路徑,同時可儲存多套鎖付方案,更換產品時,只需要切換至對應的方案即可.


設備參數
 機器構造

     機器毛重：     約 120KG

         外形尺寸：     依客戶而定

         電源：     AC 220V 50HZ

         功率：     120W

         環境溫度         -20~60 度

         機架:        鋼板臺面,鋁合金機架

控制說明

     主機程序控制         運動控制器

         人機界面         觸摸屏

         程式輸入         直接坐標輸入或電腦連接

速度與精度

     定位精度         X,Y:+/-0.08mm

                           Z: +/-0.01mm

         運行速度         500mm/sec(X-Y)

送螺釘機

     自動送釘機     放在工作臺上臺下都可以

        自動送釘機數量     按照鎖螺絲的多少配備

螺絲批

     電批品牌         奇力速電批

        電批個數         根據客戶要求配置.

適用范圍

     XY 鎖付范圍：       600*600(mm).特殊尺寸可定制.

         Z 軸鎖付范圍:        根據客戶產品定制.

檢測項目

     螺絲滑牙檢測         有

         螺絲漏鎖檢測         有

         鎖緊不良品的處理         報警燈和蜂鳴器提示

鎖付系統

     鎖附驅動機構         松下PLC

         扭力調節/設置        扭力在伺服系統觸摸屏上可以任意調節設置

         扭力不良報警         扭力不良有出入,會自動報警

         浮鎖報警               有,通過位移編碼器控制檢查
